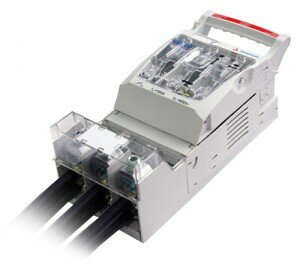

Вимикачі-роз’єднувачі типу RBK pro призначені для прийому, розподілу електричної енергії, захисту від перевантажень та струмів короткого замикання в мережах трифазного змінного та постійного струму частотою 40-60 Гц. Технічні параметри
Значення | RBK 00 pro-V120 | |
Номінальний тепловий струм Ith | A | 160 |
Номінальна напруга | В | 690 |
Категорія застосування | - | AC-23B; AC-22B; DC-22B |
Комутаційна напруга Ue | В | 400; 690; 250 |
Номінальний комутаційний струм | A | 160 |
Номінальна робоча відмикаюча здатність | кA | 100* |
Номінальна напруга ізоляції | В | 1000 |
Номінальна розсіювана потужність | Вт | 12 |
Номінальна імпульсна напруга | кВ | 8 |
Номінальна допустима відмикаюча здатність | кA | 100* |
Номінальна частота | Гц | 50-60 |
Механічний ресурс | к.ц. | 1600 |
Комутаційний ресурс | к.ц. | 200 |
Ступінь захисту | IP | 20 |
Величина запобіжника | - | 00 |
*) при комутаційній напрузі 690 В номінальна відмикаюча здатність становить 80 кA, для напруги 400 В – 100 кA Виконання
RBK 00 pro V 120 | Артикул | |
Вимикачі-роз’єднувачі з монтажем на монтажній платі | ||
RBK 00 pro – V120 | приєднання кабелів з оголеними кінцями (верхні затискачі – місткові, нижні затискачі – затискачі типу V) | 63-823341-011 |
RBK 00 pro – V120 – M | приєднання кабелів з оголеними кінцями (верхні затискачі – болтові, нижні затискачі – затискачі типу V) | 63-823341-021 |
RBK 00 pro – P | приєднання кабелів з оголеними кінцями (верхні затискачі – місткові, нижні затискачі – затискачі призмові) | 63-823341-031 |
RBK 00 pro – P – M | приєднання кабелів з оголеними кінцями (верхні затискачі – болтові, нижні затискачі – затискачі призмові) | 63-823341-041 |
RBK 00 pro 2 x V120 | приєднання кабелів з оголеними кінцями (верхні затискачі – місткові, нижні затискачі – затискачі типу 2V) | 63-823341-051 |
RBK 00 pro 2 x V120 – M | приєднання кабелів з оголеними кінцями (верхні затискачі – болтові, нижні затискачі – затискачі типу 2V) | 63-823341-061 |
Будова Вимикачі-роз’єднувачі виконані з термопластичного поліаміду армованого скловолокном і мають клас горючості V0. Вимикачі-роз’єднувачі типу RBK виконані з наступних частин:
- трьохполюсної основи, з пружинними контактними губками для запобіжників, які з’єднані з кабельними затискачами;
- захисного екрану, верхніх та нижніх контактів з дугогасильними камерами;
- рухомоі блок-кришки, з місцем фіксації запобіжників.
Дугогасильні камери виконані з деіонізаційних пластин, що ефективно гасять дугу. Вся контактна група виконана з міді гальванічно покритої сріблом, що забезпечує малі втрати потужності.
