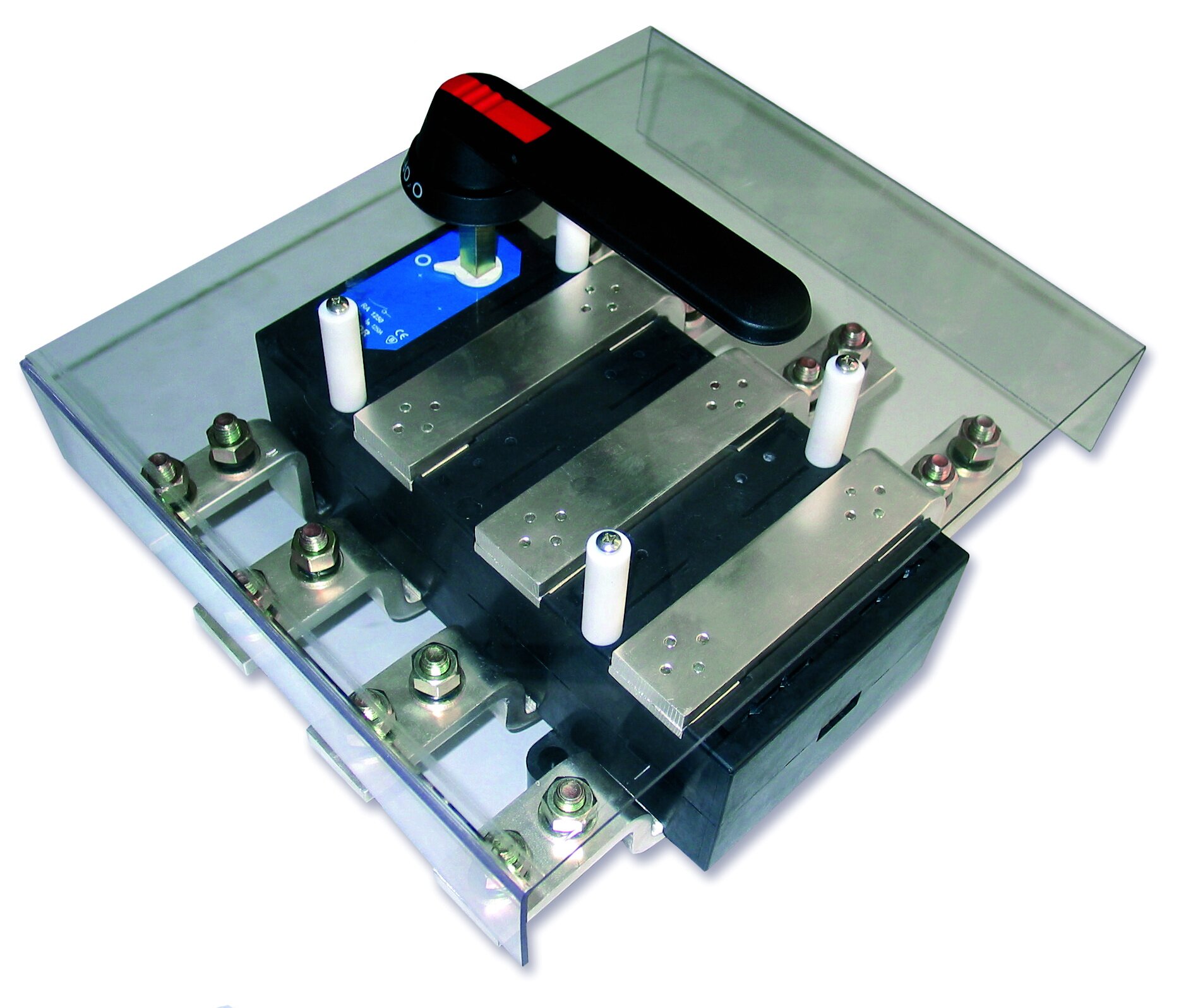

ПРИЗНАЧЕННЯ Вимикачі навантаження (рубильники) серії RA призначені для прийому, розподілу та комутації під навантаження електричної енергії в мережах трифазного змінного струму частотою 40-60 Гц номінальною напругою до 690В на струми до 1250А.   КОНСТРУКЦІЯ Вимикачі навантаження серії RA розроблені з урахуванням сучасних вимог і використанням високоякісних ізоляційних і провідникових матеріалів. Робота апаратів грунтується на двох полюсному відключенні. Рубильники забезпечують хорошу комутаційну здатність, великий ресурс роботи, малі габаритні розміри, безпечну роботу обслуговуючого персоналу, а також дають можливість відключення навантаження без відкриття дверей шафи. Вимикачі типу RA складаються з наступних частин:

  • основного блоку, що встановлюється на задню стінку шафи;
  • захисних кожухів для кабельних вводів;
  • додаткових подовжувальних валиків і муфт (відповідно до глибини шафи);
  • ручки, що виноситься на двері.

ПЕРЕВАГИ

  • безпека обслуговування;
  • простий монтаж;
  • малі габарити;
  • незалежний ручний привід;
  • покриті сріблом контакти дозволяють застосовувати як алюмінієві, так і мідні приєднання

УМОВИ ЕКСПЛУАТАЦІЇ

  • режим роботи – тривалий;
  • навколишні середовище не повинно містити пилу, агресивних газів чи парів;
  • температура навколишнього середовища від -25°C до +55°C
  • висота над рівнем моря – не більше 2000 м;
  • зовнішні встановлення в корпусах (шафах) зі ступенем захисту > IP34;
