ПРИЗНАЧЕННЯ Горизонтальні блок-рубильники (вимикачі навантаження з функцією захисту) типу RBK призначені для прийому, розподілу електричної енергії, захисту від перевантажень та струмів короткого замикання в мережах трифазного постійного та змінного струму частотою 40-60 Гц.

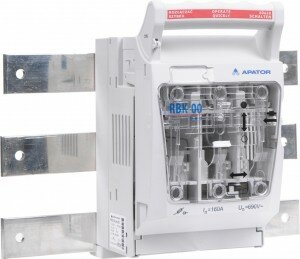

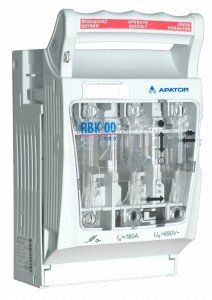

КОНСТРУКЦІЯ Блок-рубильники типу RBK розроблені з врахуванням сучасних вимог з використанням високоякісних ізоляційних і провідникових матеріалів. Конструкція RBK забезпечує хорошу комутаційну здатність, великий робочий ресурс та в порівнянні з класичною конструкцією (рубильник, кабель та тримачі запобіжників) займає менше вільного простору в розподільчому пристрої. Наявність видимого розриву забезпечує безпечну роботу обслуговуючого персоналу, а дугогасячі камери надають можливість здійснювати комутації під навантаженням.

Горизонтальний блок-рубильник типу RBK складається з наступних частин:

  • трьохполюсної основи, з пружинними контактними губками для запобіжників, які зієднані з кабельними  затискачами. Використання різних типів затискачів дає можливість під’єднувати шину, оголений кабель або кабель з наконечником.
  • захисного екрана, верхніх контактів з дугогасильними камерами та нижніх контактів;
  • рухомої блок-кришки, з місцем фіксації запобіжників.

Складові частини блок-рубильника RBK виготовлені з матеріалів які не підтримують горіння з домішками скловолокна. Контакти RBK покриті сріблом, що дає можливість забезпечити хороший контакт та низькі втрати за рахунок малого перехідного опору.

УМОВИ ЕКСПЛУАТАЦІЇ

  • навколишнє середовище не повинно містити пилу, агресивних газів чи випарів;
  • температура навколишнього середовища від -25°C до +55°C.  При температурі від +41°С до +45 °С необхідно зменшити значення Ith  на 5 %, а при +46°С до +55°С значення струму Ith  необхідно зменшити на 10 %;
  • висота над рівнем моря – не більше 2000 м;
  • зовнішні встановлення можливе при розміщенні апарату в корпусах (шафах) зі ступенем захисту > IP34;
  • відносна вологість повітря не більше 50% при температурі + 40°C.

ПЕРЕВАГИ Горизонтальні  блок-рубильники типу RBK – це сучасне ріення, що забезпечує наступні переваги в порівнянні з автоматичними вимикачами:

  • видимий розрив;
  • проста і надійна конструкція;
  • відсутність можливості “залипання” контактів при короткому замиканні;
  • малі габарити;
  • відмикаюча здатність 120кА при 500В АС  50кА при 250В DC (при цьому вартість апарату, в порівнянні з автоматичним вимикачем з аналогічними характеристиками, суттєво нижча);
  • контактна група покрита сріблом, що дає можливість застосовувати як алюмінієві так і мідні провідники.
