ПРИЗНАЧЕННЯ

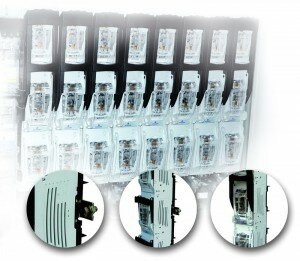

 Вертикальні блок-рубильники (вимикачі навантаження) типу ARS з функцією захисту у вигляді запобіжника призначені для прийому, розподілу електричної енергії, захисту від перевантажень та струмів короткого замикання в мережах трифазного змінного струму частотою 40-60 Гц номінальною напругою до 690В. Монтаж здійснюється безпосередньо на паралельно розташовані збірні шини один біля одного, що значно зменшує габаритні розміри розподільчого пристрою. Кожен вимикач-роз’єднувач є універсальним і має можливість приєднання кабелів як знизу так і зверху. Конструкція забезпечує видимий розрив запобіжника з колами живлення та навантаження. Блок-рубильники типу ARS застосовуються в категоріях AC21B, AC22B, AC23B. Однією з основних переваг і можливість заземлення споживача без погашення всієї секції.

КОНСТРУКЦІЯ

 Блок-рубильники типу ARS – це вимикачі навантаження з функцією захисту в яких тримачі з запобіжниками утворюють рухомий контакт.

Вимикачі-роз’єднувачі ARS розробленні з врахування сучасних вимог та використанням високоякісних ізоляційних і провідникових матеріалів. Конструкція ARS забезпечує необхідну комутаційну здатність, великий механічний ресурс роботи, малі габаритні розміри. Наявність видимого розриву забезпечує безпечну роботу обслуговуючого персоналу, а дугогасячі камери надаю можливість здійснення комутації під навантаженням.

ARS складається з наступних частин:

  • трьохполюсної планочної основи (монтується безпосередньо на струмоведучі шини) з пружинними контактними губками для запобіжників, які з’єднанні з кабельними затискачами. Застосування різних типів затискачів дає можливість використовувати оголений кабель або кабель з наконечником;
  • захисного корпуса, оснащеного дугогасильними камерами, що дає можливість здійснювати комутацію під навантаженням;
  • тримач (блок-кришка) для запобіжників з ручкою, забезпечує однофазну або трифазну комутацію;
  • захисного ізоляційного екрану кабельних затискачів.

Блок-рубильники ARS виготовляються з поліаміду, що не підтримує горіння зміцненим домішками скловолокна. Контактна група виконана з застосуванням срібних сплавів, внаслідок чого зменшується перехідний опір.

УМОВИ ЕКСПЛУАТАЦІЇ

  •  робоче положення в просторі – вертикальне;
  • режим роботи – тривалий;
  • навколишнє середовище не повинно містити пилу, агресивних газів чи парів;
  • температура навколишнього середовища від -25°C до +55°C. У випадку застосування при температурі від +41°C до +45°C необхідно знизити значення номінального струму на 5%, а у випадку застосування при температурі від +46°C до +55°C номінальний струм потрібно знизити на 10%;
  • висота над рівнем моря – не більше 2000 м;
  • встановлення в корпусах (шафах) зі ступенем захисту > IP34;
  • відносна вологість повітря не більше 50% при температурі + 40°C.

ПЕРЕВАГИ

 Вертикальні блок-рубильники типу ARS – це сучасне рішення, що забезпечуєнаступні переваги в порівнянні з автоматичними вимикачами:

  • подвійний видимий розрив (коло навантаження з колом живлення);
  • дугогасильні камери виконані з деіонізаційних металевих пластин;
  • малі габарити;
  • проста і надійна конструкція;
  • матеріал апарата класу V0 і не підтримує горіння;
  • відсутність можливості “залипання2 контактів при короткому замиканні;
  • контактна група покрита сріблом, що дає можливість застосовувати як алюмінієві так і мідні провідники.
